Mesin pengisian elektrolit baterai prismatik untuk jalur pilot

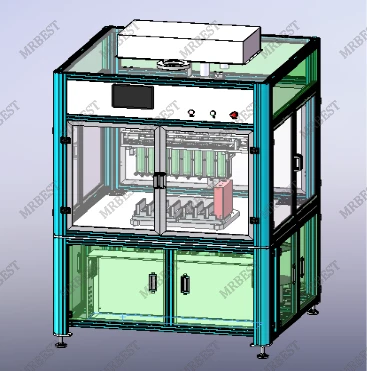

Prismatic Battery Electrolyte Filling Machine — Mesin pengisi elektrolit baterai prismatik

Model: Mr-Lkzy-W6

Mesin pengisi elektrolit baterai cocok untuk proses injeksi elektrolit (lithium hexafluorophosphate dll.) Ke dalam baterai sesuai dengan jumlah yang diperlukan, yang dibagi menjadi injeksi primer dan injeksi sekunder.

Cocok untuk pengisian dan penyerapan elektrolit dalam baterai prismatik kasus aluminium.

2. Mesin pengisian elektrolit bateraiAliran proses

Manually place the prismatic cell battery into the fixture → Start the equipment → The liquid storage cup presses down to contact the battery's filling nozzle → The sealing ejector rod opens while vacuuming begins → Once the vacuum is reached, the sealing ejector rod seals → The liquid storage cup starts filling → After filling is complete, the sealing ejector rod opens and enters the battery → Seal the filling port → Alternate Vakum dan nitrogen sampai semua elektrolit dalam cangkir penyimpanan cair diserap → buka ruang penyerapan → ruang penyerapan menarik kembali → lepaskan baterai yang diisi secara manual.

3. Parameter teknis

TIDAK.	Nama	Spesifikasi	Catatan
1	Kompatibilitas baterai	Tinggi 90-160 mm lebar 60-120 mm ketebalan 20-60 mm
2	Tangki penyimpanan cairan atas dan bawah	Ukuran perkiraan: 200mml * 100mmw * 110mmh
3	Perangkat	Baki dapat menampung 6 baterai kasus aluminium prismatik.
4	Pompa listrik	150G keramik pompa listrik head tunggal, tidak ada cincin penyegelan dinamis.	Output cairan kepala pompa tunggal dapat disesuaikan antara 10-150 ml.
5	Akurasi pompa tunggal	Akurasi pompa pengisian adalah ± 0. 75%.	Mengisi pompa
6	Ukuran pompa tunggal	480mm * 150mm * 160mm (Referensi Dimensi Keseluruhan)	Untuk referensi
7	Tingkat pemanfaatan	Lebih besar dari atau sama dengan 97%(kegagalan yang disebabkan oleh peralatan (tidak termasuk bagian yang dapat dikonsumsi).

4. Konfigurasi Komponen Utama

1. Struktur pengisian dan penyerapan elektrolit

Electrolyte Filling and Absorption Structure — Struktur pengisian dan penyerapan elektrolit

2. Perlengkapan sel prismatik

Prismatic Cell Fixture — Perlengkapan sel prismatik

3. Gelas penyimpanan cair

Liquid Storage Cup — Cangkir penyimpanan cairan

5. Persyaratan Lingkungan Instalasi

Konfigurasi Catu Daya:
AC 220V, 50Hz, kisaran fluktuasi tegangan: ± 10%;
Total Daya Peralatan: Sekitar 3kW.

Udara terkompresi:
0. 25-0. 75Mpa; Fluktuasi tekanan udara ± 1% (udara bersih setelah pengangkatan air, bebas oli, filtrasi, dan stabilisasi tekanan).

Spesifikasi peralatan:

Berat Peralatan: Kira -kira 0. 6 ton.

Dimensi Keseluruhan: Sekitar L (1,2m) x W (1m) x H (1,8m).

Persyaratan lingkungan:

Suhu sekitar: 25 ± 5 derajat.

Kelembaban relatif: 30% -75% RH. Situs harus memastikan udara kering dan tidak terhalang tanpa korosi asam atau alkali.

Landasan: Pentanaman pelindung.
